एजीवी और एएमआर केबल क्यों विफल होते हैं: एम12, एम23 और रोबोटिक केबल असेंबली के साथ सामान्य समस्याएं
एजीवी और एएमआर सिस्टम में सबसे आम केबल विफलताएं चलती स्थिति में गैर-फ्लेक्स-रेटेड केबलों का उपयोग करने, एनकोडर या ईथरनेट लाइनों पर लापता ढाल, गलत कनेक्टर कोडिंग, अंडरसिज्ड वायर गेज और अपर्याप्त आईपी सुरक्षा के कारण होती हैं। नीचे विशिष्ट विफलता मोड, मूल कारण और उन्हें हल करने के तरीके का विवरण दिया गया है।
📋सामग्री
जब केबल खराब हो जाती है, तो मशीन बंद हो जाती है
एजीवी और एएमआर सिस्टम में केबल विफलताएं शायद ही कभी चेतावनी देती हैं। एक दिन एनकोडर सिग्नल गिर जाता है, मोटर में खराबी आ जाती है, या सुरक्षा स्कैनर संचार खो देता है - और वाहन गोदाम के गलियारे के बीच में रुक जाता है।
यदि आप अपने एजीवी या एएमआर बेड़े पर बार-बार केबल विफलताओं, आंतरायिक सिग्नल हानि, या अस्पष्ट अलार्म से निपट रहे हैं, तो यह मार्गदर्शिका हमारे द्वारा देखे जाने वाले सबसे सामान्य कारणों और उनके बारे में क्या करना है, को कवर करती है।
एजीवी और एएमआर सिस्टम में सामान्य केबल विफलता मोड
| लक्षण | संभावित केबल समस्या | विशिष्ट स्थान |
|---|---|---|
| आंतरायिक सेंसर संकेत | जैकेट के अंदर टूटा हुआ कंडक्टर | स्टीयरिंग कॉलम, लिफ्ट तंत्र |
| एनकोडर स्थिति त्रुटि या बहाव | परिरक्षण क्षति या गुम ढाल | ड्राइव व्हील, स्टीयरिंग मोटर |
| ईथरनेट संचार बंद हो गया | केबल का ग्रेड बहुत कम है या शील्ड टूटी हुई है | LiDAR, कैमरा, नियंत्रक लिंक |
| मोटर की खराबी या ओवरकरंट अलार्म | कम आकार का तार गेज या ढीला पिन | पहिया चलाओ, मोटर उठाओ |
| कनेक्टर जंग या शॉर्ट सर्किट | पानी का प्रवेश, अपर्याप्त आईपी रेटिंग | आउटडोर एजीवी, वाशडाउन क्षेत्र |
| केबल जैकेट का टूटना या टूटना | पर्यावरण के लिए गलत जैकेट सामग्री | कोई गतिशील या उजागर स्थिति |
| कनेक्टर प्लग इन नहीं होगा | ग़लत कोडिंग प्रकार | कोई भी M12 स्थिति |
| यादृच्छिक आपातकालीन स्टॉप | सुरक्षा सर्किट में शोर युग्मन | सुरक्षा स्कैनर, ई-स्टॉप चेन |
मूल कारण और समाधान
1. चलती स्थिति में पीवीसी केबल का उपयोग करना
क्या होता है:पीवीसी जैकेट कठोर है और इसका फ्लेक्स जीवन सीमित है। लगातार झुकने वाली स्थिति में - स्टीयरिंग कॉलम, लिफ्ट तंत्र, ड्रैग चेन - पीवीसी केबल में हफ्तों या महीनों के भीतर आंतरिक कंडक्टर टूटना विकसित हो जाता है। जैकेट बाहर से ठीक लग सकती है जबकि अंदर का तांबा पहले से ही टूटा हुआ है।
यह कैसे विफल होता है:रुक-रुक कर सिग्नल का नुकसान जो वाहन की आवाजाही के साथ आता-जाता रहता है। जब वाहन स्थिर होता है तो केबल काम करता है लेकिन मोड़ या लिफ्ट के दौरान सिग्नल छोड़ देता है।
समाधान:आवश्यक झुकने वाले त्रिज्या और चक्र गणना के लिए रेटेड PUR{0}}जैकेटयुक्त उच्च-फ्लेक्स केबल से बदलें। ड्रैग चेन अनुप्रयोगों के लिए, विशेष रूप से ड्रैग चेन उपयोग (न्यूनतम 5 मिलियन चक्र) के लिए रेट किए गए केबलों का उपयोग करें।
हमारी सिफ़ारिश:हम निरंतर गति के लिए उच्च श्रेणी के फ्लेक्स PUR M12 और M23 केबल असेंबलियों की आपूर्ति करते हैं। यदि आपके वर्तमान केबल चलने की स्थिति में विफल हो रहे हैं, तो हमें कनेक्टर विवरण भेजें और हम उपयुक्त प्रतिस्थापन की सिफारिश कर सकते हैं।
2. एनकोडर केबल पर परिरक्षण का गुम या क्षतिग्रस्त होना
क्या होता है:एनकोडर सिग्नल कम वोल्टेज अंतर सिग्नल होते हैं जो विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) के प्रति अत्यधिक संवेदनशील होते हैं। जब एनकोडर केबल उचित परिरक्षण के बिना मोटर पावर केबल के साथ चलते हैं, तो मोटर का स्विचिंग शोर एनकोडर सिग्नल में जुड़ जाता है।
यह कैसे विफल होता है:सर्वो ड्राइव पर स्थिति बहाव, वेग में उतार-चढ़ाव, कभी-कभी "एनकोडर त्रुटि" या "फीडबैक गलती" अलार्म। अक्सर उच्च मोटर गति पर बदतर।
समाधान:ब्रेडेड शील्ड (न्यूनतम 85% कवरेज) और दोनों सिरों पर उचित ड्रेन वायर कनेक्शन के साथ शील्ड केबल का उपयोग करें। जहां संभव हो एनकोडर केबल को बिजली केबल से अलग रूट करें। यदि उन्हें एक ही केबल ट्रे में चलना है, तो अलग-अलग परिरक्षित जोड़े का उपयोग करें।
हमारी सिफ़ारिश:हमारे परिरक्षित एम12 और एम23 एनकोडर केबल ड्रेन वायर के साथ टिनड कॉपर ब्रैड का उपयोग करते हैं, जो एजीवी मोटर फीडबैक अनुप्रयोगों के लिए डिज़ाइन किया गया है।
सतत गति के लिए उच्च -फ्लेक्स पुर केबल
उचित रूप से परिरक्षित एनकोडर लाइन्स (ईएमआई सुरक्षा)

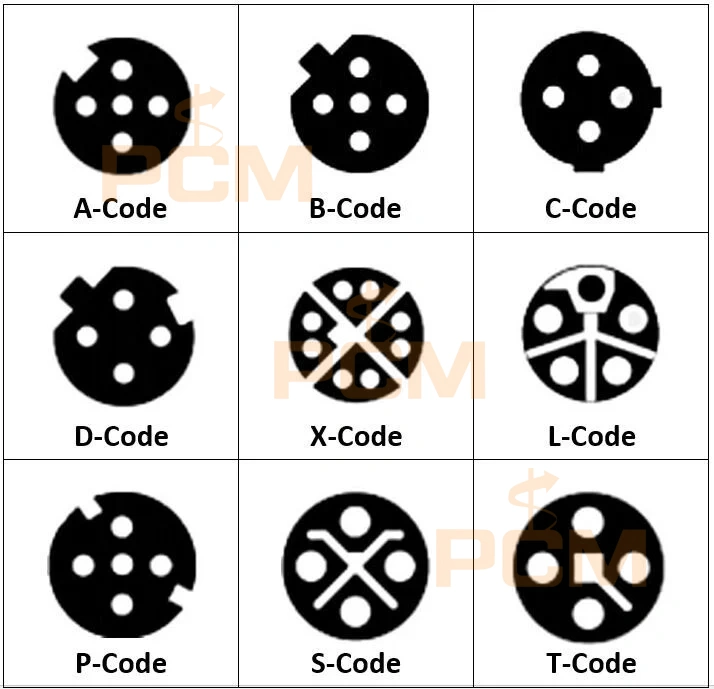

3. गलत M12 कोडिंग प्रकार
क्या होता है:M12 कनेक्टर कई कोडिंग प्रकारों (ए, बी, डी, एक्स, एल, के, एस, टी) में आते हैं। क्रॉस-मीटिंग को रोकने के लिए प्रत्येक कोडिंग की एक अलग कुंजी-वे स्थिति होती है। लेकिन बाहर से, खासकर तस्वीरों में, वे लगभग एक जैसे दिखते हैं।
यह कैसे विफल होता है:कनेक्टर भौतिक रूप से प्लग इन नहीं होगा। या इससे भी बदतर - यदि मजबूर किया जाता है, तो यह डिवाइस पर पिन और मेटिंग कनेक्टर को नुकसान पहुंचाता है।
समाधान:ऑर्डर देने से पहले हमेशा कोडिंग प्रकार की पुष्टि करें। डिवाइस मैनुअल या मौजूदा कनेक्टर पर मार्किंग की जांच करें। सामान्य एजीवी अनुप्रयोग:
- ए-कोडित: सेंसर (3-पिन, 4-पिन, 5-पिन)
- डी-कोडित: 100एमबिट ईथरनेट (4-पिन)
- X-कोडित: गीगाबिट/10जी ईथरनेट (8-पिन)
- एल-कोडित: 16ए तक डीसी पावर (4-पिन)
हमारी सिफ़ारिश:हम ए, डी, एक्स और एल कोडिंग में एम12 केबल असेंबलियों का स्टॉक रखते हैं। यदि आप निश्चित नहीं हैं कि आपका डिवाइस किस कोडिंग का उपयोग करता है, तो हमें कनेक्टर फेस - की एक तस्वीर भेजें, हम इसे पहचान सकते हैं।
4. मोटर केबल्स के लिए अंडरसाइज्ड वायर गेज
क्या होता है:मोटर केबल में उच्च धारा प्रवाहित होती है, विशेषकर त्वरण और ब्रेकिंग के दौरान। यदि वायर गेज बहुत छोटा है, तो केबल गर्म हो जाती है, केबल की लंबाई में वोल्टेज गिर जाता है, और मोटर को पूरी शक्ति नहीं मिलती है।
यह कैसे विफल होता है:मोटर गर्म चलती है, टॉर्क कम हो जाता है, ओवरकरंट सुरक्षा यात्राएं होती हैं, या सर्वो ड्राइव मोटर टर्मिनलों पर अंडरवोल्टेज की रिपोर्ट करता है। लंबे समय तक केबल चलने से लक्षण बदतर हो जाते हैं।
समाधान:मोटर रेटेड करंट, केबल की लंबाई और स्वीकार्य वोल्टेज ड्रॉप के आधार पर आवश्यक वायर गेज की गणना करें। एजीवी ड्राइव मोटरों के लिए, सामान्य आवश्यकताएं 10A तक की मोटरों के लिए 1.0-2.5mm² और उच्चतर {{6}वर्तमान अनुप्रयोगों के लिए 4.0–6.0mm² हैं।
हमारी सिफ़ारिश:हमारे M23 मोटर केबल कई वायर गेज में उपलब्ध हैं। हमें अपनी मोटर रेटेड करंट और केबल की लंबाई बताएं, और हम सही गेज की पुष्टि करेंगे।
M12 कोडिंग सत्यापन महत्वपूर्ण है
ड्राइव मोटर्स के लिए उचित वायर गेज
5. कनेक्टर्स पर पानी का प्रवेश
क्या होता है:बाहर, कोल्ड स्टोरेज में या धुलाई वाले वातावरण में उपयोग किए जाने वाले एजीवी और एएमआर सिस्टम पानी, संघनन या सफाई रसायनों के संपर्क में आते हैं। यदि कनेक्टर ठीक से सील नहीं किए गए हैं, तो नमी प्रवेश करती है और जंग, शॉर्ट सर्किट या इन्सुलेशन टूटने का कारण बनती है।
यह कैसे विफल होता है:रुक-रुक कर होने वाली खराबी जो मौसम, सफाई कार्यक्रम या तापमान परिवर्तन से संबंधित होती है। पिनों पर हरा संक्षारण दिखाई दे रहा है। समय के साथ इन्सुलेशन प्रतिरोध कम हो जाता है।
समाधान:IP67 या IP68 रेटेड मोल्डेड कनेक्टर का उपयोग करें। सुनिश्चित करें कि मेटिंग कनेक्शन भी सील कर दिया गया है {{3} बिना ओ {5} रिंग के पैनल कनेक्टर में प्लग किया गया आईपी67 केबल आईपी67 नहीं है। अनमेटेड कनेक्टर्स के लिए, सुरक्षात्मक कैप का उपयोग करें।
हमारी सिफ़ारिश:हमारे सभी ढले हुए M12, M23, और 7/8" केबल असेंबलियों को संयोजित होने पर IP67 रेटिंग दी जाती है। IP68 संस्करण जलमग्न या उच्च दबाव वाशडाउन वातावरण के लिए उपलब्ध हैं।
6. ईथरनेट केबल ग्रेड बहुत कम
क्या होता है:AGV सिस्टम (PROFINET, EtherNet/IP, EtherCAT) में औद्योगिक ईथरनेट को विशिष्ट केबल श्रेणियों की आवश्यकता होती है। एक सामान्य केबल का उपयोग करना जो Cat5e या Cat6A विनिर्देशों को पूरा नहीं करता है, पैकेट हानि, पुन: प्रसारण और संचार टाइमआउट का कारण बनता है।
यह कैसे विफल होता है:नियंत्रक और LiDAR, कैमरा, या रिमोट I/O के बीच रुक-रुक कर संचार बंद हो जाता है। नेटवर्क डायग्नोस्टिक्स सीआरसी त्रुटियाँ या फ़्रेम ड्रॉप दिखाता है। अक्सर तब बदतर होता है जब वाहन चल रहा होता है (केबल के लचीलेपन से प्रतिबाधा बदल जाती है)।
समाधान:100Mbit नेटवर्क के लिए M12 D-कोडित केबल और गीगाबिट या 10G नेटवर्क के लिए M12 सुनिश्चित करें कि केबल कनेक्टर ट्रांज़िशन सहित, अंत से {{7} से {8} अंत तक आवश्यक श्रेणी विनिर्देश को पूरा करता है।
हमारी सिफ़ारिश:हम सत्यापित Cat5e और Cat6A प्रदर्शन के साथ M12 D{{1}कोडित और
IP67/IP68 ओवरमोल्ड सीलिंग
गीगाबिट ईथरनेट के लिए कोडित M12
7. कंपन से कनेक्टर का ढीला होना
क्या होता है:एजीवी और एएमआर सिस्टम व्हील मोटर्स, फर्श की अनियमितताओं और त्वरण/मंदी चक्र से निरंतर कंपन उत्पन्न करते हैं। पुश-पुल या बेयॉनेट कनेक्टर समय के साथ ढीले हो सकते हैं।
यह कैसे विफल होता है:रुक-रुक कर संपर्क टूटना. कनेक्टर को हाथ से धकेलने पर सिग्नल काम करता है, वाहन के थोड़ी देर चलने के बाद फिर से फेल हो जाता है। अक्सर इसे केबल समस्या के रूप में गलत निदान किया जाता है जबकि यह वास्तव में एक कनेक्शन समस्या है।
समाधान:थ्रेडेड एम12, एम23, या 7/8" कनेक्टर का उपयोग करें और उन्हें विनिर्देशन के अनुसार टॉर्क करें। उच्च कंपन स्थितियों के लिए, मोल्डेड केबल असेंबलियों का उपयोग करें जहां कनेक्टर और केबल स्थायी रूप से जुड़े हुए हैं - कोई स्क्रू टर्मिनल या क्रिम्प ढीला नहीं है।
हमारी सिफ़ारिश:हमारी मोल्डेड केबल असेंबलियाँ एकीकृत तनाव राहत के साथ ओवरमोल्डेड कनेक्टर का उपयोग करती हैं, जो सबसे आम कंपन विफलता बिंदु को समाप्त करती हैं।
8. तेल या रसायन से केबल जैकेट को नुकसान
क्या होता है:मानक पीवीसी जैकेट काटने वाले तेल, हाइड्रोलिक तरल पदार्थ, सफाई रसायनों, या कुछ सॉल्वैंट्स के संपर्क में आने पर खराब हो जाते हैं। जैकेट सूज जाती है, नरम हो जाती है, टूट जाती है, या भंगुर हो जाती है, जिससे अंततः कंडक्टर उजागर हो जाते हैं।
यह कैसे विफल होता है:दृश्यमान जैकेट क्षति, इन्सुलेशन टूटना, कंडक्टरों या जमीन के बीच शॉर्ट सर्किट। उपकरण क्षति या सुरक्षा ख़तरे का कारण बन सकता है।
समाधान:सामान्य तेल और रासायनिक प्रतिरोध के लिए PUR जैकेट का उपयोग करें। अत्यधिक रासायनिक वातावरण के लिए, मौजूद रसायनों को निर्दिष्ट करें और हम उपयुक्त जैकेट सामग्री (विशिष्ट अनुप्रयोगों के लिए टीपीई, एफईपी, या सिलिकॉन) की सिफारिश कर सकते हैं।
हमारी सिफ़ारिश:हमारे PUR{0}}जैकेटयुक्त M12 और M23 केबल अधिकांश सामान्य औद्योगिक तेलों और सफाई एजेंटों के प्रति प्रतिरोधी हैं। विशेष रासायनिक वातावरण के लिए, इसमें शामिल विशिष्ट पदार्थों के लिए हमसे संपर्क करें।
केबल विफलताओं का निदान कैसे करें
यदि आप अपने एजीवी या एएमआर में रुक-रुक कर खराबी का अनुभव कर रहे हैं, तो यहां एक त्वरित निदान दृष्टिकोण दिया गया है:
चरण 1: पैटर्न को पहचानें
- क्या गलती का संबंध वाहन की गति से है? → संभावित रूप से एक फ्लेक्स संबंधित ब्रेक
- क्या इसका संबंध गति से है? → संभावित ईएमआई/परिरक्षण समस्या
- क्या इसका संबंध मौसम या सफ़ाई से है? → पानी घुसने की संभावना
- क्या यह उत्तरोत्तर बदतर होता जा रहा है? → संभावित गिरावट
चरण 2: दृश्य निरीक्षण
- दरार, सूजन, मलिनकिरण, या घर्षण के लिए केबल जैकेट की जाँच करें
- जंग, मुड़े हुए पिन, या ढीले कपलिंग नट के लिए कनेक्टर्स की जाँच करें
- तेज मोड़, पिंच पॉइंट के लिए केबल रूटिंग की जाँच करें
चरण 3: विद्युत परीक्षण
- प्रत्येक कंडक्टर पर निरंतरता परीक्षण (परीक्षण के दौरान केबल को मोड़ें)
- कंडक्टरों और ढाल के बीच इन्सुलेशन प्रतिरोध
- ईथरनेट के लिए: केबल प्रमाणन परीक्षण (लंबाई, क्षीणन)
चरण 4: बदलें और सत्यापित करें
- संदेहास्पद केबल को किसी ज्ञात -अच्छी केबल से बदलें
- वाहन को उसके सामान्य चक्र के माध्यम से चलाएं और पुष्टि करें कि खराबी दूर हो गई है
- यदि गलती बनी रहती है, तो समस्या अपस्ट्रीम है
रोकथाम: प्रारंभ से ही सही केबल का चयन करना
डिज़ाइन चरण में सही केबल निर्दिष्ट करके अधिकांश एजीवी केबल विफलताओं को रोका जा सकता है:
| आवेदन | मुख्य विशिष्टता | यह क्यों मायने रखती है |
|---|---|---|
| कोई भी गतिशील स्थिति | उच्च -फ्लेक्स पुर, रेटेड झुकने त्रिज्या | कंडक्टर की थकान को रोकता है |
| एनकोडर/फीडबैक | परिरक्षित मोड़ी हुई जोड़ी | ईएमआई हस्तक्षेप को रोकता है |
| ईथरनेट/संचार | सही श्रेणी (Cat5e/Cat6A) | पैकेट हानि को रोकता है |
| मोटर शक्ति | करंट + लंबाई के लिए सही तार गेज | वोल्टेज ड्रॉप और हीटिंग को रोकता है |
| आउटडोर/धोना | IP67/IP68 मोल्डेड कनेक्टर | पानी के प्रवेश को रोकता है |
| तेल/रासायनिक जोखिम | पुर या रासायनिक {{0}प्रतिरोधी जैकेट | जैकेट को ख़राब होने से बचाता है |
| उच्च कंपन | तनाव से राहत के साथ ढाला हुआ कनेक्टर | ढीलापन रोकता है |
📚 संबंधित मार्गदर्शिका: प्रतिस्थापन का ऑर्डर देने के लिए तैयार हैं?
यदि आपने विफलता की पहचान कर ली है और एक बेहतर केबल प्राप्त करने के लिए तैयार हैं, तो सुनिश्चित करें कि आपके पास सभी आवश्यक विवरण हैं। इस पर हमारी पूरी गाइड पढ़ें:
→ एजीवी और एएमआर के लिए कस्टम केबल असेंबली: कोटेशन के लिए खरीदारों को क्या प्रदान करना होगा
केबल विफलता के मामले में सहायता चाहिए?
यदि आपके एजीवी या एएमआर केबल विफल हो रहे हैं - टूटे हुए कंडक्टर, सिग्नल हस्तक्षेप, पानी की क्षति, या बार-बार कनेक्टर समस्याएं - तो हमें भेजें:
- क्षतिग्रस्त केबल या कनेक्टर की तस्वीरें
- केबल चिह्न (जैकेट पर मुद्रित पाठ)
- कनेक्टर प्रकार और पिन गिनती
- अनुप्रयोग स्थिति (जहां वाहन पर, गतिशील या स्थिर)
- विफलता लक्षण का वर्णन
हम मूल कारण की पहचान करने में मदद कर सकते हैं और आपके आवेदन के लिए सही विनिर्देश के साथ एक प्रतिस्थापन केबल असेंबली की सिफारिश कर सकते हैं।
अक्सर पूछे जाने वाले प्रश्नों
एजीवी केबल क्यों टूटते रहते हैं?
सबसे आम कारण उन स्थितियों में मानक पीवीसी केबलों का उपयोग करना है जिनके लिए निरंतर लचीलेपन की आवश्यकता होती है। पीवीसी में फ्लेक्स जीवन सीमित होता है और समय के साथ आंतरिक कंडक्टर टूट जाता है। आवश्यक झुकने वाले चक्रों के लिए रेटेड उच्च -फ्लेक्स पीयूआर केबल को बदलने से आम तौर पर समस्या हल हो जाती है।
मुझे कैसे पता चलेगा कि मेरे एन्कोडर केबल को परिरक्षण की आवश्यकता है?
यदि आपका एनकोडर केबल मोटर पावर केबल के 200 मिमी के भीतर चलता है, या यदि आप रुक-रुक कर स्थिति त्रुटियों या वेग में उतार-चढ़ाव का अनुभव करते हैं, तो परिरक्षण की आवश्यकता होती है। न्यूनतम 85% कवरेज के साथ ब्रेडेड शील्ड का उपयोग करें और दोनों सिरों पर नाली के तार को कनेक्ट करें।
एजीवी केबलों को किस आईपी रेटिंग की आवश्यकता है?
शुष्क वातावरण में इनडोर एजीवी सिस्टम के लिए, IP65 आमतौर पर पर्याप्त होता है। बाहरी उपयोग, कोल्ड स्टोरेज, या वाशडाउन क्षेत्रों के लिए, न्यूनतम IP67 का उपयोग करें। डूबने के जोखिम या उच्च दबाव वाली सफ़ाई के लिए, IP68 का उपयोग करें।
क्या मैं ब्रांडेड एजीवी केबल को किसी संगत विकल्प से बदल सकता हूँ?
हां, जब तक प्रतिस्थापन कनेक्टर प्रकार, कोडिंग, पिन काउंट, पिनआउट, वायर गेज, शील्डिंग और जैकेट सामग्री में मूल से मेल खाता है। हमें मूल केबल चिह्न या भाग संख्या भेजें और हम अनुकूलता की पुष्टि कर सकते हैं।
मानक M12 केबल और उच्च-फ्लेक्स M12 केबल के बीच क्या अंतर है?
एक मानक M12 केबल स्थिर स्थापना के लिए उपयुक्त ठोस या बुनियादी फंसे हुए कंडक्टर का उपयोग करता है। एक उच्च -फ्लेक्स एम 12 केबल एक लचीली पीयूआर जैकेट के साथ बारीक फंसे कंडक्टर (उच्च स्ट्रैंड गिनती) का उपयोग करता है, जिसे कंडक्टर थकान के बिना लाखों झुकने वाले चक्रों का सामना करने के लिए डिज़ाइन किया गया है।
